Trong thi công cột, vách, dầm và các cấu kiện bê tông, hệ ván khuôn phải chịu áp lực đáng kể từ bê tông tươi. Nếu liên kết không đủ chắc chắn, cốp pha có thể bị phình, lệch kích thước, hở mạch hoặc nghiêm trọng hơn là bung khuôn trong quá trình đổ bê tông.

Ty ren cốp pha là một trong những phụ kiện giúp giải quyết vấn đề này. Thanh ty được bố trí xuyên qua hoặc liên kết hai mặt ván khuôn, sau đó siết bằng bát chuồn và các phụ kiện tương ứng để duy trì khoảng cách, tạo lực giằng và ổn định hệ cốp pha.

Trên thị trường hiện có nhiều quy cách như D12, D16 và D17. Mỗi loại khác nhau về đường kính, bước ren, phụ kiện đi kèm, mức tải được nhà sản xuất công bố và phạm vi sử dụng. Việc chỉ chọn theo giá thấp nhất mà không kiểm tra hệ ren, chất lượng thép và hồ sơ thử tải có thể làm tăng rủi ro thi công.

Bài viết dưới đây giúp bạn hiểu rõ cấu tạo, công dụng, sự khác nhau giữa các loại ty ren cốp pha và cách lựa chọn phù hợp với từng công trình.

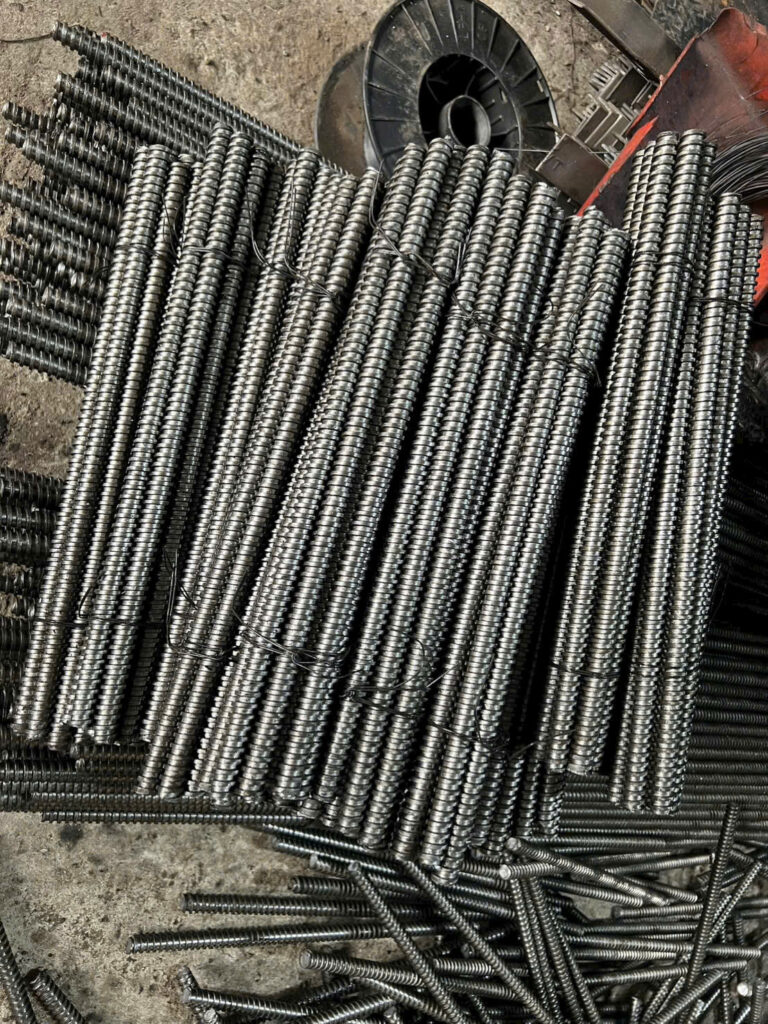

Báo giá ty ren cốp pha và yếu tố ảnh hưởng

Giá ty ren cốp pha không cố định. Đơn giá thay đổi theo giá thép, vật liệu, quy cách ren, chiều dài, xử lý bề mặt, số lượng đặt hàng và khu vực giao nhận.

Một bảng giá đang được nhà cung cấp niêm yết đưa ra các mức tham khảo khoảng:

Sản phẩm	Chiều dài	Đơn Giá
Ty ren D12, bước ren 4,25 mm	1 m	Khoảng 17.000 đồng/cây
Ty ren D16, bước ren 6 mm	1 m	Khoảng 25.500 đồng/cây
Ty ren D17, bước ren 10 mm	1 m	Khoảng 29.500 đồng/cây
Bát chuồn D12 loại đen	1 cái	Khoảng 15.500–17.000 đồng
Bát chuồn D16 loại đen	1 cái	Khoảng 16.000–17.500 đồng
Bát chuồn D17 loại đen	1 cái	Khoảng 17.500 đồng

Các mức trên chỉ dùng để tham khảo, không phải báo giá cam kết. Nhà cung cấp cũng ghi rõ giá thực tế cần được xác nhận lại theo từng thời điểm và đơn hàng.

CÔNG TY GIÀN GIÁO TPHCM ĐĂNG KHOA
Hotline (Zalo): 0934.066.139

Giá theo đường kính

Trong cùng điều kiện vật liệu và chiều dài, ty có đường kính lớn thường có giá cao hơn vì sử dụng nhiều thép hơn và có khả năng chịu tải công bố cao hơn.

Tuy nhiên, không nên so sánh chỉ theo tên D12, D16 hay D17. Hai sản phẩm cùng mang tên D17 có thể khác nhau về:

Mác thép.
Trọng lượng trên mét.
Đường kính lõi.
Công nghệ cán ren.
Lớp phủ bề mặt.
Hồ sơ thử tải.

Giá thấp bất thường có thể đến từ việc giảm trọng lượng, sử dụng phôi thép khác hoặc không bao gồm phụ kiện.

Giá theo chiều dài và vật liệu

Ty ren thường được báo giá theo mét hoặc theo cây. Khi mua cây dài 2 m hoặc 3 m, đơn giá thường được tính từ giá trên mét, cộng chi phí cắt hoặc gia công nếu có yêu cầu đặc biệt.

Hàng thép đen thường có giá thấp hơn hàng mạ. Hàng mạ có khả năng chống gỉ tốt hơn nhưng lớp mạ không khắc phục được các khuyết điểm về vật liệu lõi hoặc ren gia công sai.

Khi so sánh báo giá, cần yêu cầu các nhà cung cấp báo trên cùng một tiêu chí:

Cùng đường kính và bước ren.
Cùng chiều dài.
Cùng vật liệu.
Cùng xử lý bề mặt.
Cùng số lượng bát chuồn.
Cùng điều kiện vận chuyển.
Cùng yêu cầu chứng từ và thử tải.

Giá theo số lượng và khu vực giao hàng

Đơn hàng số lượng lớn thường có mức giá tốt hơn nhờ tối ưu sản xuất, đóng gói và vận chuyển.

Chi phí giao hàng phụ thuộc vào:

Tổng trọng lượng.
Chiều dài cây ty.
Khoảng cách từ kho đến công trình.
Điều kiện tiếp cận xe tải.
Yêu cầu giao gấp.
Chi phí bốc xếp.
Số lần giao hàng.

Để nhận báo giá chính xác, người mua nên gửi đủ quy cách, số lượng, chiều dài, loại bát chuồn, địa chỉ giao hàng và thời gian cần vật tư.

Ty ren cốp pha là gì?

Ty ren cốp pha là thanh thép có ren chạy dọc thân, được sử dụng để liên kết và siết giữ các mặt ván khuôn trong quá trình thi công bê tông. Hai đầu thanh ty thường được khóa bằng bát chuồn, tán ren hoặc một hệ phụ kiện tương thích.

Khi được lắp đặt đúng cách, ty ren tạo lực kéo giữ hai mặt cốp pha, giúp chống lại áp lực đẩy ngang của bê tông tươi. Nhờ đó, kết cấu sau khi tháo khuôn có khả năng đạt kích thước, hình dạng và độ phẳng gần với yêu cầu thiết kế hơn.

Ty ren thường được sản xuất theo chiều dài 1 m, 2 m, 3 m hoặc cắt theo kích thước đặt hàng. Trong thực tế, thanh ty có thể được luồn qua ống gen nhựa để hạn chế bê tông bám trực tiếp, giúp việc rút ty và tái sử dụng thuận tiện hơn.

Các tên gọi thường gặp

Tùy khu vực, nhà cung cấp và thói quen của đội thi công, sản phẩm có thể được gọi bằng nhiều tên:

Ty ren cốp pha hoặc ty ren coppha.
Ty xuyên cốp pha.
Ty ren vuông.
Ty ren tán chuồn.
Ty răng, ty chuồn chuồn hoặc thanh ren cốp pha.

Các tên gọi trên thường cùng đề cập đến một hệ liên kết cốp pha, nhưng không phải lúc nào cũng chỉ đúng một chi tiết giống nhau. Khi đặt mua, người mua nên xác nhận cụ thể đang cần thanh ty riêng, bát chuồn riêng hay toàn bộ bộ phụ kiện.

Ty ren cốp pha, ty xuyên cốp pha khác nhau thế nào?

Ty ren cốp pha thường chỉ thanh thép có ren dùng trong hệ ván khuôn.

Ty xuyên cốp pha nhấn mạnh cách lắp đặt: thanh ty được bố trí xuyên qua hai mặt cốp pha hoặc xuyên qua ống gen nằm giữa hai mặt khuôn.

Ty ren tán chuồn thường được dùng để gọi một bộ gồm thanh ty ren và hai bát chuồn siết ở hai đầu. Tuy nhiên, một số đơn vị vẫn dùng tên này để chỉ riêng thanh ty.

Vì vậy, khác biệt chủ yếu nằm ở cách gọi và phạm vi sản phẩm được đề cập, không nhất thiết là ba loại vật tư hoàn toàn tách biệt.

Khi nào người dùng gọi là ty ren tán chuồn?

“Tán chuồn” và “bát chuồn” thường là hai tên gọi của phụ kiện có ren trong, được vặn vào hai đầu thanh ty để siết và khóa hệ cốp pha. Bộ thanh ty kết hợp với hai tán chuồn vì thế thường được gọi là ty ren tán chuồn.

Tán chuồn còn có các tên như bát cánh chuồn, đai ốc cánh chuồn hoặc bát ren. Trên thị trường có loại bằng thép, gang hoặc vật liệu phối hợp, với đường kính bản và khối lượng khác nhau.

Cách nhận diện để tránh mua sai hệ ren

Không nên chỉ căn cứ vào đường kính danh nghĩa D12, D16 hoặc D17. Trước khi mua, cần kiểm tra đồng thời:

Đường kính ngoài của thanh ty.
Bước ren thực tế.
Hình dạng ren.
Độ sâu và độ đồng đều của ren.
Khả năng ăn khớp với bát chuồn.
Vật liệu và quy cách phụ kiện đi kèm.

Hai phụ kiện có đường kính gần giống nhau vẫn có thể không tương thích nếu khác bước ren. Trường hợp bát chuồn chỉ vặn được một vài vòng nhưng bị kẹt, quá lỏng hoặc có độ rơ lớn là dấu hiệu không nên tiếp tục sử dụng.

Không được cố siết hai phụ kiện khác hệ bằng búa hoặc máy siết lực lớn. Việc này có thể làm biến dạng ren, phá hỏng bát chuồn và tạo ra một liên kết tưởng chắc nhưng có nguy cơ tuột khi chịu tải.

Cấu tạo bộ ty ren cốp pha

Một hệ ty ren cốp pha có thể thay đổi tùy biện pháp thi công, nhưng thường gồm thanh ty, bát chuồn, ống gen và những phụ kiện phân phối lực hoặc xử lý vị trí xuyên vách.

Thanh ty ren

Thanh ty là bộ phận chịu kéo chính của hệ liên kết. Ren thường được tạo suốt chiều dài để bát chuồn có thể di chuyển và khóa tại nhiều vị trí khác nhau.

Chất lượng thanh ty phụ thuộc vào:

Loại thép và cơ tính của vật liệu.
Đường kính thực tế của lõi ty.
Công nghệ cán hoặc gia công ren.
Độ đồng đều của bước ren.
Độ thẳng của thanh.
Tình trạng bề mặt và mức độ ăn mòn.

Một thanh ty có đường kính danh nghĩa lớn nhưng lõi thép nhỏ, ren bị cán quá sâu hoặc vật liệu không rõ cơ tính chưa chắc chịu tải tốt hơn thanh có kích thước nhỏ hơn nhưng được sản xuất và kiểm định đúng quy trình.

Bát chuồn

Bát chuồn có ren trong tương ứng với thanh ty. Khi siết ở hai đầu, phụ kiện này truyền lực từ ty ren sang hệ gông, bản đệm hoặc bề mặt cốp pha.

Bát chuồn cần bảo đảm ba yêu cầu:

Ren ăn khớp đều với thanh ty.
Thân và cánh không bị nứt, cong hoặc biến dạng.
Bề mặt tỳ đủ lớn để phân phối lực siết.

Một số loại bát chuồn được tích hợp bản tròn. Một số loại khác cần lắp thêm bản đệm riêng. Không nên sử dụng cánh chuồn để thay hoàn toàn cho bản phân phối lực nếu biện pháp thi công yêu cầu diện tích tỳ lớn.

Côn chống thấm và tán côn

Côn chống thấm, còn được gọi là tán côn, côn ty răng, D-cone hoặc B-cone, thường được bố trí tại hai đầu ống xuyên ty trong thi công tường và vách bê tông.

Phụ kiện này hỗ trợ định vị ống gen, tạo hình phần miệng lỗ và giúp việc tháo lắp thuận tiện hơn. Côn có thể được sản xuất bằng nhựa hoặc thép, tùy hệ cốp pha và yêu cầu sử dụng.

Cần lưu ý rằng tên gọi “côn chống thấm” không có nghĩa chỉ cần lắp côn là vị trí xuyên vách sẽ tự động chống thấm tuyệt đối. Sau khi tháo ty và xử lý côn, lỗ xuyên vẫn phải được trám vá bằng vật liệu và quy trình phù hợp với yêu cầu chống thấm của tầng hầm, bể nước hoặc vách ngoài.

Ống gen, bản đệm và hệ gông

Ống gen được đặt giữa hai mặt cốp pha để tạo đường luồn ty. Sau khi bê tông đạt yêu cầu tháo khuôn, thanh ty có thể được rút ra để tái sử dụng.

Bản đệm giúp tăng diện tích truyền lực, hạn chế bát chuồn ép cục bộ làm móp gông hoặc hư hỏng bề mặt ván.

Hệ gông có nhiệm vụ tiếp nhận và phân phối lực từ các điểm ty ren sang toàn bộ mảng cốp pha. Gông có thể sử dụng thép hộp, xà gồ, nẹp hoặc cấu kiện chuyên dụng.

Một thanh ty tốt không thể bù đắp cho hệ gông yếu. Ngược lại, gông chắc nhưng khoảng cách ty quá lớn hoặc phụ kiện không đồng bộ vẫn có thể làm cốp pha mất ổn định.

Công dụng của ty ren cốp pha trong thi công

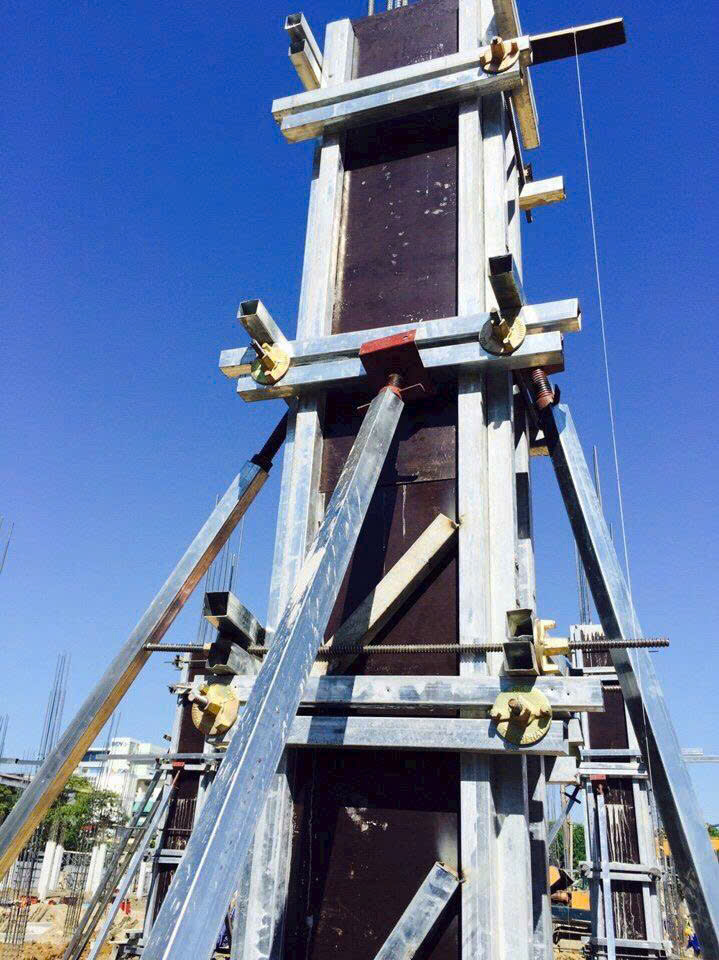

Thi công cột

Trong thi công cột, ty ren kết hợp với gông giúp giữ các mặt khuôn tại đúng vị trí, hạn chế phình bụng và thay đổi tiết diện khi đổ bê tông.

Với cột có kích thước lớn hoặc chiều cao đổ đáng kể, áp lực gần chân cột thường cao hơn phần phía trên. Khoảng cách giữa các hàng ty vì thế không nên bố trí đồng đều theo kinh nghiệm mà cần tuân theo biện pháp cốp pha đã được tính toán.

Thi công vách

Vách bê tông là một trong những hạng mục sử dụng ty xuyên cốp pha phổ biến nhất. Các thanh ty được bố trí thành lưới, liên kết hai mặt khuôn và truyền lực về hệ gông.

Khả năng làm việc của hệ không chỉ phụ thuộc vào đường kính ty mà còn chịu ảnh hưởng bởi:

Chiều cao lớp bê tông tươi.
Tốc độ đổ bê tông.
Độ sụt của hỗn hợp.
Nhiệt độ môi trường.
Phương pháp đầm.
Khoảng cách giữa các thanh ty.
Độ cứng của ván và gông.

Với vách tầng hầm, bể nước hoặc kết cấu yêu cầu chống thấm, cần có giải pháp xử lý lỗ xuyên ty đồng bộ thay vì chỉ tập trung vào khả năng chịu lực.

Thi công dầm và sàn

Ty ren có thể được sử dụng để siết giữ thành dầm, dầm cao, mép sàn hoặc một số cụm ván khuôn đặc biệt.

Tuy nhiên, cần phân biệt rõ: ty ren không thay thế hệ chống đỡ sàn. Tải trọng đứng của cốp pha sàn, bê tông tươi, cốt thép và nhân công vẫn phải được truyền xuống hệ cây chống, giàn giáo hoặc hệ chống chuyên dụng đã được thiết kế.

Sử dụng ty ren đúng vị trí giúp ổn định thành khuôn và liên kết các bộ phận, nhưng không được xem đây là cấu kiện chống đứng chính nếu không có thiết kế chứng minh.

Ứng dụng trong công trình dân dụng và công nghiệp

Ty ren cốp pha được sử dụng trong nhiều loại công trình:

Nhà ở dân dụng.
Nhà phố và biệt thự.
Chung cư và nhà cao tầng.
Nhà xưởng, kho và công trình công nghiệp.
Tầng hầm và tường chắn.
Bể nước và kết cấu chứa chất lỏng.
Mố trụ, cầu và công trình hạ tầng.
Hệ cốp pha thép, cốp pha nhôm và ván phủ phim.

Quy mô công trình lớn không đồng nghĩa tất cả vị trí đều phải dùng D17. Ngược lại, công trình dân dụng nhỏ cũng không có nghĩa D12 luôn đáp ứng. Quyết định phải dựa trên tải thiết kế của từng vị trí và chất lượng thực tế của hệ phụ kiện.

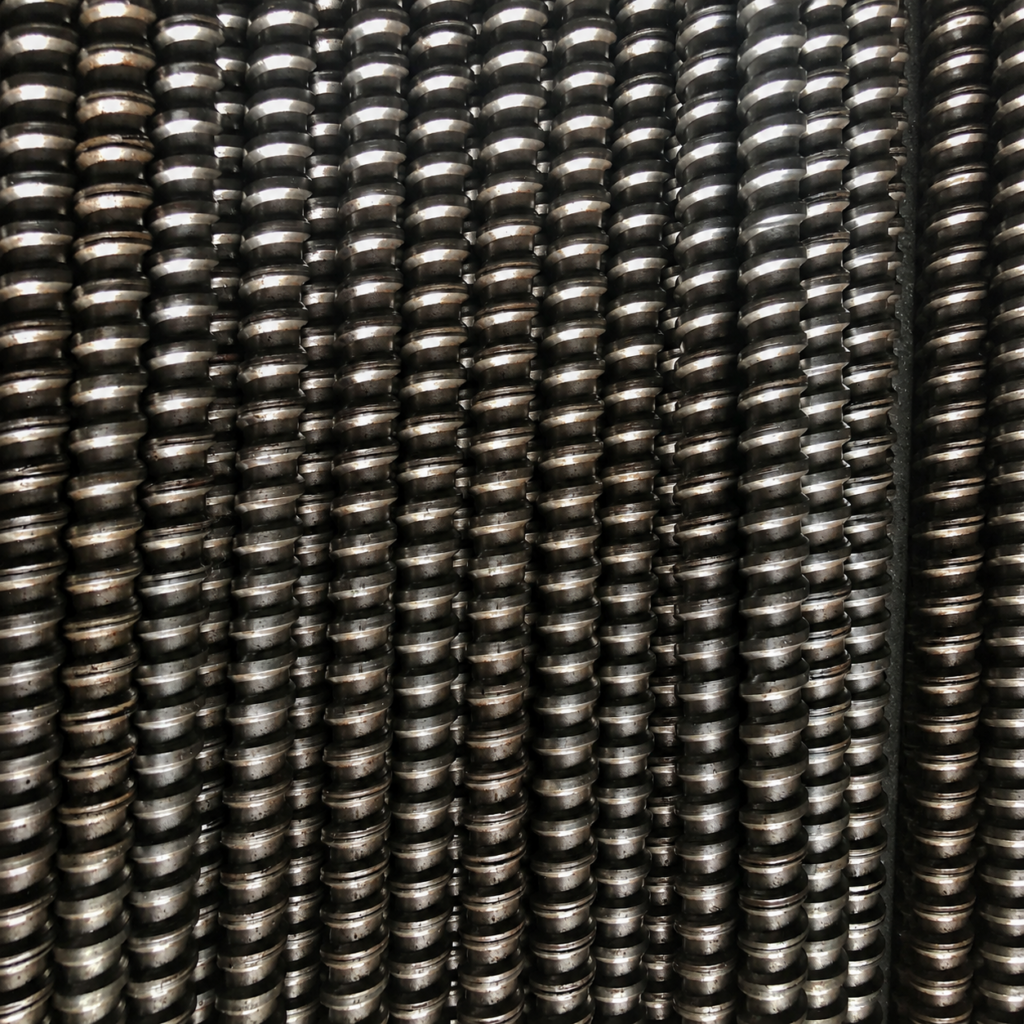

So sánh ty ren cốp pha D12 D16 D17

D12, D16 và D17 là ba nhóm quy cách phổ biến trên thị trường. Con số phía sau chữ D thường được hiểu là đường kính danh nghĩa, nhưng kích thước lõi thực tế và hình dạng ren có thể thay đổi theo nhà sản xuất.

So sánh bước ren và tải trọng

Tiêu chí	Ty ren D12	Ty ren D16	Ty ren D17
Đường kính danh nghĩa	12 mm	16 mm	17 mm
Bước ren thường gặp	Khoảng 4–4,25 mm	Khoảng 6 mm	Khoảng 10 mm
Đặc điểm	Nhỏ, nhẹ, chi phí thấp	Phổ biến, cân bằng chi phí và khả năng chịu lực	Bước ren lớn, tháo lắp nhanh, thường dùng cho hệ tải cao hơn
Tải phá hủy được một nguồn thị trường công bố	Khoảng 5–7 tấn	Khoảng 9–11 tấn	Khoảng 13–15 tấn
Phạm vi tham khảo	Cốp pha nhỏ, hạng mục tải thấp	Cột, vách và dầm phổ thông	Vách lớn, cốp pha nhôm, hạng mục yêu cầu tải cao hơn

Bảng trên chỉ tổng hợp số liệu do một số nhà cung cấp công bố. Một nguồn khác công bố D16 có tải phá hủy 165 kN và D17 đạt 200 kN, cho thấy số liệu trên thị trường không hoàn toàn đồng nhất. Nguyên nhân có thể đến từ vật liệu, tiết diện lõi, hình dạng ren, quy trình thử và việc nguồn bán hàng đang nói đến tải an toàn hay tải phá hủy.

Vì vậy, các con số trên không được sử dụng trực tiếp làm tải thiết kế. Đối với công trình yêu cầu cao, cần căn cứ vào hồ sơ kỹ thuật, kết quả thử kéo của lô hàng, biện pháp cốp pha và hệ số an toàn được kỹ sư phụ trách chấp thuận.

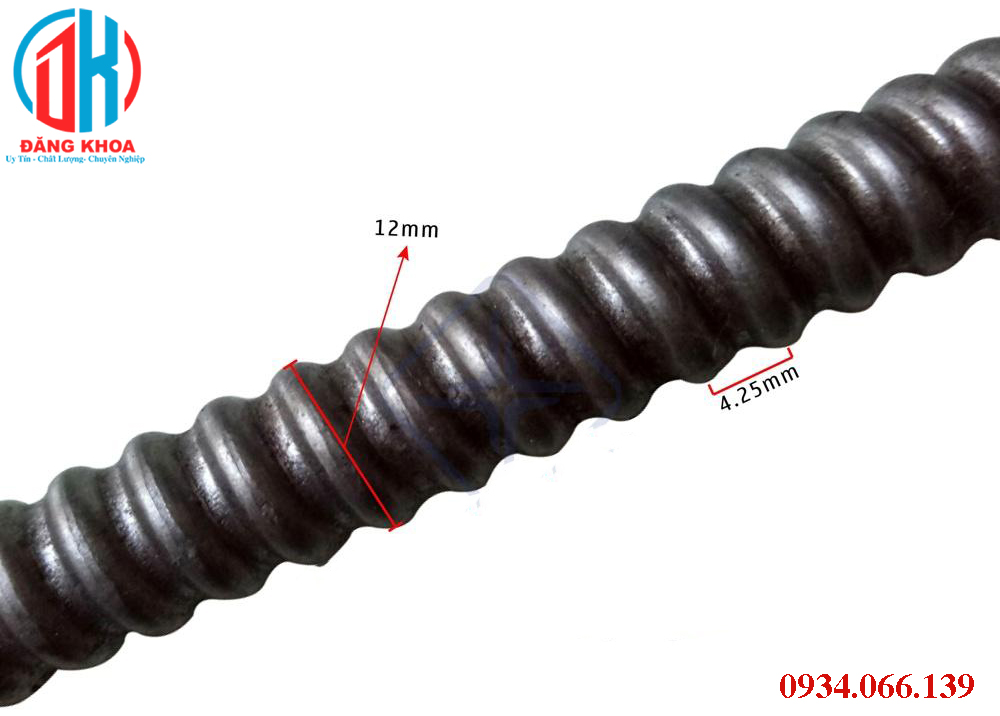

D12 dùng cho hạng mục nào?

Ty ren D12 có kích thước nhỏ, trọng lượng nhẹ và chi phí đầu tư ban đầu thấp. Sản phẩm thường được cân nhắc cho:

Cột nhà dân dụng có kích thước nhỏ.
Cốp pha dầm hoặc cấu kiện có áp lực không lớn.
Các cụm khuôn thấp.
Hạng mục phụ trợ và tải nhẹ.
Công trình cần tối ưu chi phí nhưng đã kiểm soát được tải tác dụng.

Không nên mặc định D12 phù hợp chỉ vì kết cấu mỏng. Một vách mỏng nhưng có chiều cao đổ lớn, tốc độ đổ nhanh hoặc khoảng cách ty thưa vẫn có thể tạo lực kéo lớn lên từng thanh.

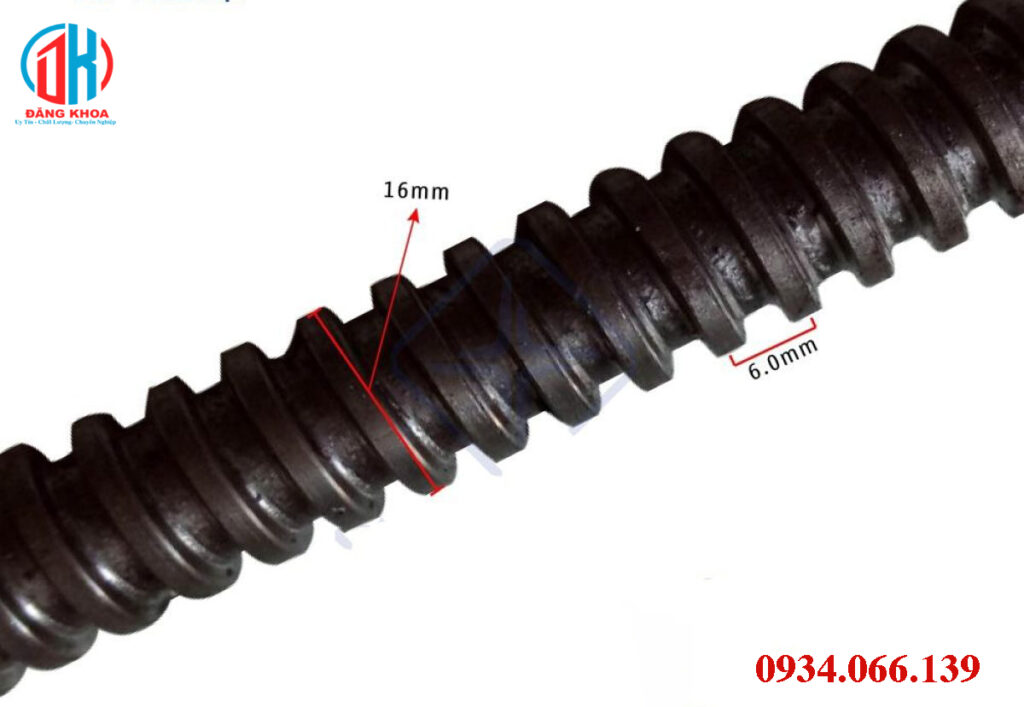

D16 dùng cho hạng mục nào?

D16 là lựa chọn phổ biến vì cân bằng tương đối giữa giá thành, trọng lượng và khả năng chịu lực. Dòng này thường xuất hiện trong:

Cốp pha cột thông dụng.
Cốp pha vách.
Thành dầm.
Nhà cao tầng và nhà xưởng.
Các hệ khuôn cần tái sử dụng nhiều đợt.

D16 phù hợp khi hệ gông, bát chuồn và khoảng cách bố trí được thiết kế đồng bộ. Không nên sử dụng thanh D16 với bát chuồn có bước ren khác chỉ vì có thể vặn được vài vòng.

D17 dùng cho hạng mục nào?

Ty ren D17 thường có bước ren khoảng 10 mm. Bước ren lớn giúp thao tác tháo lắp nhanh và ít bị ảnh hưởng hơn khi có bụi bẩn hoặc vữa bám nhẹ.

D17 thường được cân nhắc cho:

Vách bê tông cao hoặc dày.
Cột có tiết diện lớn.
Hệ cốp pha nhôm.
Công trình công nghiệp.
Cụm cốp pha có tải kéo lớn.
Hạng mục cần mức dự phòng cao hơn sau khi đã tính toán.

Khi nào nên ưu tiên D17?

Nên xem xét D17 khi kết quả tính toán cho thấy tải tác dụng vượt khả năng cho phép của hệ nhỏ hơn hoặc khi hệ cốp pha được thiết kế đồng bộ theo quy cách D17.

D17 cũng có lợi thế trong các dự án cần luân chuyển nhanh, tháo lắp nhiều lần và yêu cầu bước ren lớn. Tuy nhiên, chọn D17 không tự động làm toàn bộ hệ cốp pha an toàn hơn nếu bát chuồn, gông, mối hàn, ván hoặc bản đệm là mắt xích yếu.

Những rủi ro khi chọn sai tải trọng

Chọn ty có khả năng chịu tải thấp hơn yêu cầu có thể dẫn đến:

Thanh ty bị giãn hoặc đứt.
Bát chuồn bị nứt, trượt hoặc tuột ren.
Gông bị biến dạng.
Cốp pha phình hoặc lệch.
Rò vữa xi măng.
Sai kích thước kết cấu.
Bung khuôn, gây thiệt hại vật tư và mất an toàn lao động.

Ở chiều ngược lại, chọn loại quá lớn cho mọi vị trí có thể làm tăng giá mua, trọng lượng vận chuyển và chi phí phụ kiện mà không tạo thêm hiệu quả tương xứng.

Cách chọn ty ren cốp pha phù hợp

Chọn theo chiều dày kết cấu và áp lực bê tông

Chiều dày kết cấu chỉ là một trong nhiều dữ liệu đầu vào. Người lựa chọn còn phải xem xét chiều cao đổ, tốc độ đổ, độ sụt bê tông, phương pháp đầm và khoảng cách dự kiến giữa các thanh ty.

Quy trình lựa chọn nên thực hiện theo thứ tự:

Xác định áp lực bê tông tươi theo biện pháp thi công.
Xác định diện tích cốp pha mà mỗi thanh ty phải phụ trách.
Tính lực kéo tác dụng lên một vị trí ty.
Áp dụng hệ số an toàn theo yêu cầu của hồ sơ thiết kế.
Chọn hệ ty, bát chuồn, bản đệm và gông có khả năng chịu tải phù hợp.
Kiểm tra lại khoảng cách bố trí ở chân cột, chân vách và các vị trí bất lợi.

Không nên lựa chọn bằng quy tắc đơn giản như “vách dày dùng D17, vách mỏng dùng D16” nếu chưa kiểm tra các yếu tố còn lại.

Chọn theo số lần tái sử dụng

Nếu vật tư chỉ sử dụng cho một công trình nhỏ, nhà thầu có thể ưu tiên phương án kinh tế nhưng vẫn phải đáp ứng an toàn.

Với dự án cần luân chuyển nhiều tầng hoặc nhiều công trình, nên quan tâm hơn đến:

Chất lượng phôi thép.
Độ đồng đều của ren.
Khả năng chống gỉ.
Khả năng tháo lắp.
Mức độ sẵn có của phụ kiện thay thế.
Quy trình vệ sinh và bảo quản.

Chi phí mua ban đầu cao hơn chưa chắc làm tăng chi phí toàn vòng đời. Một hệ ty chất lượng, ít trượt ren và tái sử dụng được nhiều lần có thể kinh tế hơn hàng giá thấp nhưng nhanh cong, mòn hoặc hư phụ kiện.

Chọn theo vật liệu và độ sắc của ren

Khi kiểm tra trực tiếp, nên quan sát:

Thanh ty có thẳng hay không.
Ren có đều suốt chiều dài không.
Đỉnh ren có bị dập hoặc sứt không.
Có xuất hiện vết nứt, rỗ hoặc bong tróc không.
Bát chuồn có vặn trơn, đều và đủ chiều sâu không.
Lõi thép có bị giảm tiết diện bất thường tại chân ren không.

Ren quá sắc không đồng nghĩa chắc chắn tốt. Điều quan trọng hơn là biên dạng ren đúng, bước ren đồng đều và tiết diện lõi đáp ứng yêu cầu chịu lực.

Đối với lô hàng lớn, nên yêu cầu thử mẫu thay vì chỉ đánh giá bằng mắt thường.

Chọn theo phụ kiện đồng bộ

Một bộ ty ren chỉ nên được sử dụng với bát chuồn và phụ kiện được xác nhận tương thích.

Cần kiểm tra:

Ty D12 đi với bát D12 cùng bước ren.
Ty D16 đi với bát D16 bước ren tương ứng.
Ty D17 đi với bát D17 đúng biên dạng ren.
Côn, ống gen và bản đệm phù hợp với đường kính hệ ty.
Bản tỳ đủ diện tích và độ dày.
Gông đủ độ cứng, không cong hoặc nứt mối hàn.

Nên thử lắp ngẫu nhiên nhiều thanh và nhiều bát trong cùng lô. Việc một cặp mẫu vặn vừa không bảo đảm toàn bộ lô hàng có độ đồng đều tốt.

Lưu ý khi mua và sử dụng

Phân biệt tải trọng an toàn và tải trọng phá hủy

Tải trọng phá hủy là mức tải khiến mẫu thử bị đứt, trượt ren hoặc mất khả năng làm việc theo tiêu chí thử nghiệm.

Tải trọng an toàn là mức thấp hơn tải phá hủy, được xác định sau khi áp dụng hệ số an toàn và xem xét điều kiện sử dụng thực tế.

Không được lấy tải phá hủy được quảng cáo làm tải sử dụng cho công trường. Ví dụ, một thanh được công bố phá hủy ở 15 tấn không có nghĩa thanh đó được phép chịu 15 tấn trong thi công.

Ngoài bản thân thanh ty, khả năng chịu tải của toàn bộ liên kết còn bị giới hạn bởi bát chuồn, bản đệm, gông, ván, mối hàn và chất lượng lắp đặt.

Không dùng lẫn hệ ren

D12, D16 và D17 có bước ren khác nhau. Việc dùng lẫn có thể gây:

Vặn không đủ chiều sâu.
Chỉ tiếp xúc tại một vài đỉnh ren.
Bát bị nghiêng hoặc kẹt.
Trượt ren khi chịu tải.
Hỏng đồng thời cả thanh ty và bát chuồn.

Nên phân khu lưu kho, đánh dấu màu hoặc gắn thẻ cho từng hệ. Sau khi tháo dỡ, phụ kiện cần được phân loại lại trước khi chuyển sang tầng hoặc công trình tiếp theo.

Vệ sinh và bảo quản để tái sử dụng

Sau mỗi lần tháo khuôn:

Loại bỏ bê tông và vữa bám trên ren.
Kiểm tra độ thẳng của thanh ty.
Loại bỏ thanh bị cong, nứt hoặc mòn nghiêm trọng.
Kiểm tra bát chuồn có bị nứt cánh hoặc trượt ren không.
Bôi lớp bảo vệ phù hợp nếu phải lưu kho lâu.
Xếp vật tư trên giá kê, tránh tiếp xúc trực tiếp với đất và nước.
Che phủ nhưng vẫn bảo đảm thông thoáng.

Không nên dùng lực lớn để nắn nguội và tái sử dụng thanh đã cong rõ rệt cho vị trí chịu tải quan trọng. Biến dạng có thể đã làm thay đổi cơ tính hoặc tạo hư hỏng khó nhận biết bằng mắt.

Câu hỏi thường gặp

Ty ren cốp pha có tái sử dụng được không?

Có. Thanh ty có thể được rút khỏi ống gen và sử dụng lại nếu còn thẳng, ren không bị mòn, thân không bị ăn mòn nghiêm trọng và bát chuồn vẫn ăn khớp tốt.

Không có một con số cố định về số lần tái sử dụng cho mọi sản phẩm. Tuổi thọ phụ thuộc vào vật liệu, điều kiện công trường, cách tháo lắp, vệ sinh, bảo quản và mức tải trong từng lần sử dụng.

D16 hay D17 phù hợp hơn?

D16 phù hợp với nhiều hạng mục phổ thông và có lợi thế về chi phí. D17 thường được lựa chọn khi cần bước ren lớn, tháo lắp nhanh hoặc khả năng chịu tải cao hơn.

Loại phù hợp hơn phải được xác định từ tải tác dụng lên từng thanh và cấu hình của toàn hệ cốp pha. Không nên mặc định D17 luôn tốt hơn hoặc D16 luôn kinh tế hơn khi chưa tính số lượng, khoảng cách bố trí và số lần tái sử dụng.

Có nên mua ty ren cũ không?

Có thể mua ty ren cũ cho hạng mục phù hợp nếu kiểm tra được:

Nguồn gốc và lịch sử sử dụng.
Độ thẳng.
Mức độ mòn ren.
Tình trạng gỉ sét.
Khả năng ăn khớp với bát chuồn.
Kết quả thử tải khi cần thiết.

Không nên mua hàng cũ chỉ dựa vào khối lượng và giá bán theo kilogram. Với hạng mục tải lớn hoặc có hậu quả cao khi sự cố xảy ra, hàng mới có hồ sơ kỹ thuật và thử tải rõ ràng thường là lựa chọn an toàn hơn.

Kết luận và lời kêu gọi hành động

Ty ren cốp pha là bộ phận quan trọng trong hệ liên kết ván khuôn cột, vách và thành dầm. Sản phẩm giúp giữ khoảng cách giữa các mặt khuôn, truyền lực về hệ gông và hạn chế biến dạng khi đổ bê tông.

D12 có lợi thế về trọng lượng và chi phí cho hạng mục tải thấp. D16 là quy cách phổ biến, phù hợp nhiều công trình. D17 có bước ren lớn và thường được sử dụng trong các hệ yêu cầu khả năng chịu tải cao hơn. Dù lựa chọn loại nào, người mua vẫn cần kiểm tra vật liệu, bước ren, phụ kiện đồng bộ và tải trọng cho phép của sản phẩm.

Để được tư vấn đúng quy cách, hãy gửi cho [Tên doanh nghiệp] các thông tin gồm loại kết cấu, chiều dày và chiều cao đổ bê tông, khoảng cách dự kiến giữa các thanh ty, số lượng, chiều dài và địa điểm giao hàng.

CÔNG TY GIÀN GIÁO TPHCM ĐĂNG KHOA
Hotline (Zalo): 0934.066.139
Web: https://giangiaotphcm.vn/ để nhận báo giá ty ren cốp pha D12, D16, D17, bát chuồn và phụ kiện đồng bộ theo nhu cầu công trình.

Khuyến cáo kỹ thuật: Các thông số tải trọng và giá trong bài mang tính tham khảo. Biện pháp cốp pha phải được người có chuyên môn tính toán, kiểm tra và phê duyệt trước khi thi công.
